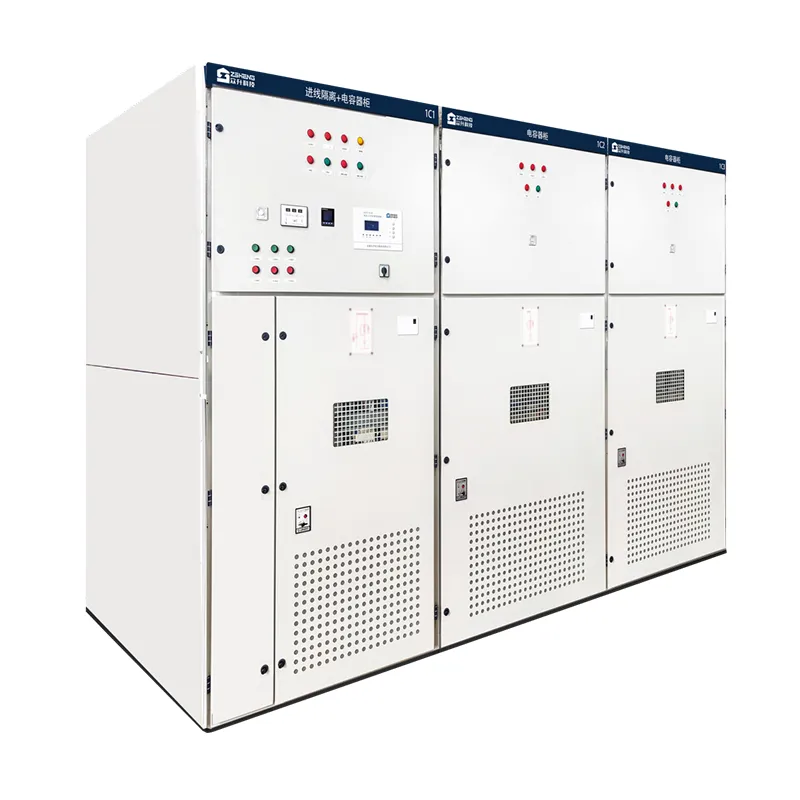

Высоковольтное устройство компенсации с автоматическим переключением вакуумными контакторами
-
Фильтрующий модуль компенсации
-
Выдвижной модульный тип, состоящий из модуля мощности SVG и автоматического выключателя в литом корпусе
-
Тип со стационарным монтажом модуля мощности SVG
-
Тип с раздельным монтажом предохранителей, тиристорных переключателей, реакторов и конденсаторов
-
Стационарный модульный тип, состоящий из предохранителей, тиристорных переключателей, реакторов и конденсаторов
-
Тип с раздельным монтажом предохранителей, тиристорных переключателей, реакторов и конденсаторов
-
Статический генератор реактивной мощности (SVG)
-
Контроллер компенсации реактивной мощности
-
Тип с раздельным монтажом модуля мощности SVG, предохранителей, тиристорных переключателей, реакторов и конденсаторов
-
Выдвижной модульный тип, состоящий из предохранителей, тиристорных переключателей, реакторов и конденсаторов
-
Высоковольтное устройство динамической компенсации реактивной мощности со статическим генератором
-
Тиристорный коммутационный выключатель (регулятор компенсации реактивной мощности)
-
Комбинация: модуль мощности SVG, автоматический выключатель в литом корпусе + предохранитель, тиристорный переключатель, реактор, конденсатор
-
Стационарный модульный тип, состоящий из модуля мощности SVG, предохранителей, тиристорных переключателей, реакторов и конденсаторов
Фильтрующий конденсатор компенсации
Описание продукции Компенсационно-фильтрующий конденсатор представляет собой конденсатор, намотанный из самовосстанавливающейся высококачественной металлизированной полипропиленовой плёнки на одну концентрическую изоляционную трубку (обеспечивая высокую точность намотки). После длительной ...
Описание
маркер
Описание продукции
Компенсационно-фильтрующий конденсатор представляет собой конденсатор, намотанный из самовосстанавливающейся высококачественной металлизированной полипропиленовой плёнки на одну концентрическую изоляционную трубку (обеспечивая высокую точность намотки). После длительной вакуумной сушки (гарантирующей стабильность работы) внутри устанавливаются три сердечника, соединённых по схеме «треугольник» или «звезда». Токопроводящий металлический слой (электрод) каждого сердечника нанесён вакуумным напылением на одну сторону плёнки; электроды соединены металлическим слоем, напылённым на торцы сердечника. Корпус — цилиндрический алюминиевый, герметизируется по технологии инертного газа или масляно песочной герметизации.
Особенности
Оснащён разрядным резистором: после отключения от сети напряжение на выводах снижается ниже 50 В.
Устройство отключения при повышении давления отсоединяет конденсатор от сети при неисправности, предотвращая взрыв.
Однократно формованный цилиндрический алюминиевый корпус, соответствующий европейским стандартам: хороший теплоотвод, малый вес и габариты.
Самовосстанавливающийся диэлектрик: при пробое металлический монослой локально испаряется, образуя изолированную зону, конденсатор сохраняет работоспособность.
Устройство защиты от взрыва
При неисправности, неустранимой самовосстановлением, температура растёт, плёнка разрушается, выделяющиеся газы повышают внутреннее давление. Элемент защиты от избыточного давления деформируется; при достижении предела срабатывания тяговое устройство отключает конденсатор от сети.
Технические параметры
| Параметр | Значение |
| Номинальное напряжение | 100 В ~ 1000 В |
| Номинальная частота | 50/60 Гц |
| Мощность | 1 ~ 240 квар |
| Число фаз | однофазный или трехфазный |
| Класс изоляции | между полюсами: 2,15 Un / 5 с; полюс корпус: 3600 В / 2 с |
| Степень защиты | IP00, для внутренней установки |
| Диэлектрик | полипропиленовая пленка |
| Разряд | разряд до напряжения ниже 50 В за 1 минуту после отключения |
| Тангенс угла диэлектрических потерь | tgδ ≤ 0,001 |
| Способность к перенапряжению | Un+10% — не более 8 ч/суткиUn+15% — не более 30 мин/суткиUn+20% — не более 5 мин/суткиUn+30% — не более 1 мин/сутки |
| Способность к перегрузке по току | 1,5 ~ 2,0 In |
| Ожидаемый срок службы | 150 000 часов |
| Максимальная высота над уровнем моря | 2000 м (для высокогорной серии не более 5000 м) |
| Относительная влажность | ≤ 95 % |
| Допуск по мощности | −5 % ~ 0 % |
| Несимметрия между фазами | < 8 % |
| Температурный класс | −40/D: предельная максимальная температура 55 °Cмаксимальная суточная температура 45 °Cсреднегодовая температура 35 °Cминимальная температура −40 °C |
| Герметичность | масляное исполнение: 90±2 °C / 3 ч без утечекгазонаполненное исполнение: < 0,5 SCCM |
| Показатели безопасности | защита от отключения при избыточном давлениисоответствует требованиям разрушающих испытаний IEC 60831соответствует испытанию 10000 AFC по стандарту UL 810 |
| Надежность изделия | при работе при номинальном напряжении и номинальной температуре в течение 60 000 ч частота отказов изделия менее 6 % (1 ppm элемент час)при работе при номинальном напряжении и номинальной температуре в течение 5000 ч частота отказов изделия менее 0,5 % (1 ppm элемент час)срок службы конденсатора соответствует стандарту EIA 456 A |
Таблица типоразмеров изделия
| Модель | Напряжение, Vac | Частота, Гц | Мощность, квар | Емкость, мкФ | Ток, А | Габариты, мм | Схема подключения | Назначение |
| AZSC45053 | 450 | 50 | 5 | 78,6 | 6,4 | Ø76240 M1216 | △ | компенсация, фильтрация, раздельнофазная компенсация |
| AZSC4507.53 | 450 | 50 | 7,5 | 117,9 | 9,6 | Ø76240 M1216 | △ | — |
| AZSC450103 | 450 | 50 | 10 | 157,3 | 12,8 | Ø76240 M1216 | △ | — |
| AZSC450153 | 450 | 50 | 15 | 235,9 | 19,2 | Ø86240 M1216 | △ | — |
| AZSC450203 | 450 | 50 | 20 | 314,5 | 25,6 | Ø96240 M1625 | △ | — |
| AZSC450253 | 450 | 50 | 25 | 393 | 32,1 | Ø106240 M1625 | △ | — |
| AZSC450303 | 450 | 50 | 30 | 471,8 | 38,5 | Ø116240 M1625 | △ | — |
| AZSC450403 | 450 | 50 | 40 | 629,1 | 51,3 | Ø116290 M1625 | △ | — |
| AZSC450503 | 450 | 50 | 50 | 786,3 | 64,1 | Ø136240 M1625 | △ | — |
| AZSC48053 | 480 | 50 | 5 | 69,1 | 6 | Ø76240 M1216 | △ | — |
| AZSC4807.53 | 480 | 50 | 7,5 | 103,7 | 9 | Ø76240 M1216 | △ | — |
| AZSC480103 | 480 | 50 | 10 | 138,2 | 12 | Ø86240 M1216 | △ | — |
| AZSC480153 | 480 | 50 | 15 | 207,3 | 18 | Ø96240 M1625 | △ | — |
| AZSC480203 | 480 | 50 | 20 | 276,5 | 24,1 | Ø106240 M1625 | △ | — |
| AZSC480253 | 480 | 50 | 25 | 345,6 | 30,1 | Ø106290 M1625 | △ | — |
| AZSC480303 | 480 | 50 | 30 | 414,7 | 36,1 | Ø116290 M1625 | △ | — |
| AZSC48033.53 | 480 | 50 | 33,5 | 463,1 | 40,3 | Ø136240 M1625 | △ | — |
| AZSC480353 | 480 | 50 | 35 | 483,8 | 42,1 | Ø136290 M1625 | △ | — |
| AZSC480403 | 480 | 50 | 40 | 552,7 | 48,3 | Ø136290 M1625 | △ | — |
| AZSC480453 | 480 | 50 | 45 | 622 | 54,1 | Ø136290 M1625 | △ | — |
| AZSC4801203 | 480 | 50 | 120 | 1658 | 144 | Ø504150472 | △ | — |
| AZSC52553 | 525 | 50 | 5 | 57,7 | 5,5 | Ø76240 M1216 | △ | — |
| AZSC525103 | 525 | 50 | 10 | 115,5 | 11 | Ø76240 M1216 | △ | — |
| AZSC525153 | 525 | 50 | 15 | 173,3 | 16,5 | Ø96240 M1625 | △ | — |
| AZSC525203 | 525 | 50 | 20 | 231,1 | 22 | Ø106240 M1625 | △ | — |
| AZSC525253 | 525 | 50 | 25 | 288,9 | 27,5 | Ø116240 M1625 | △ | — |
| AZSC525303 | 525 | 50 | 30 | 346,6 | 33 | Ø106290 M1625 | △ | — |
| AZSC525403 | 525 | 50 | 40 | 462,1 | 44 | Ø136240 M1625 | △ | — |
| AZSC525503 | 525 | 50 | 50 | 577,7 | 55 | Ø136290 M1625 | △ | — |
| AZSC28051 | 280 | 50 | 5 | 203,1 | 17,8 | Ø76240 M1216 | N | — |
| AZSC280101 | 280 | 50 | 10 | 406,2 | 35,7 | Ø96240 M1625 | N | — |
| AZSC280151 | 280 | 50 | 15 | 609,3 | 53,5 | Ø106240 M1625 | N | — |
связаться с нами
Сопутствующие популярные продукты
Стационарный модульный тип, состоящий из модуля мощности SVG, предохранителей, тиристорных переключателей, реакторов и конденсаторов
Технические параметры Конструктивное исполнение: стационарная конструкция главного вы...
Стационарный модульный тип, состоящий из предохранителей, тиристорных переключателей, реакторов и конденсаторов
Технические параметры Конструктивное исполнение: выкатная конструкция главного выключ...
Выдвижной модульный тип, состоящий из предохранителей, тиристорных переключателей, реакторов и конденсаторов
Технические параметры Конструктивное исполнение: выкатная конструкция главного выключ...
Комбинация: модуль мощности SVG, автоматический выключатель в литом корпусе + предохранитель, тиристорный переключатель, реактор, конденсатор
Технические параметры Конструктивное исполнение: выкатная конструкция главного выключ...
Тип с раздельным монтажом модуля мощности SVG, предохранителей, тиристорных переключателей, реакторов и конденсаторов
Технические параметры Конструктивное исполнение: выкатная конструкция главного выключ...

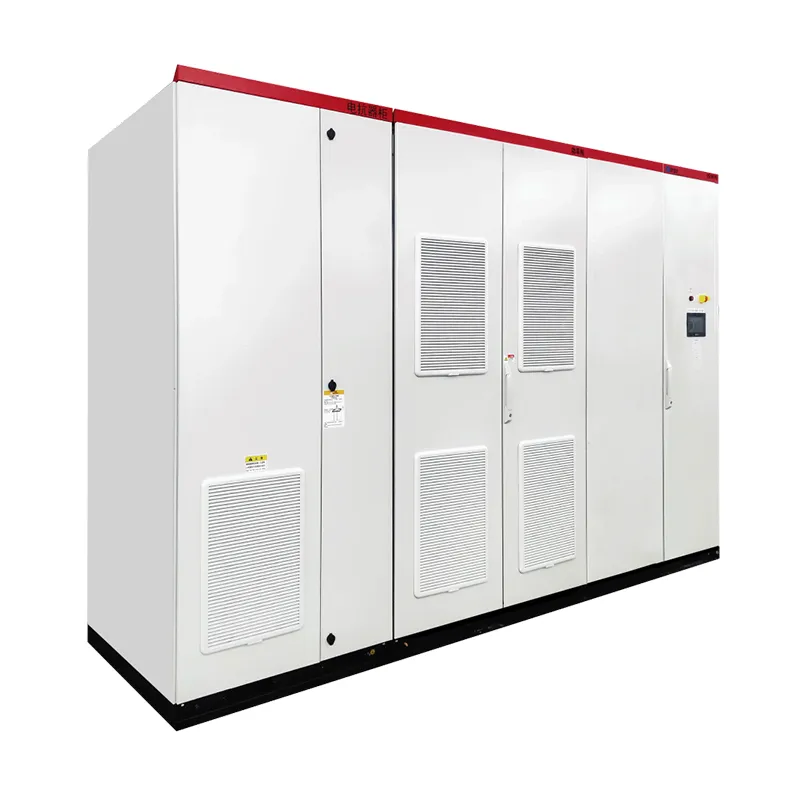

Высоковольтное устройство динамической компенсации реактивной мощности со статическим генератором
Описание продукции Устройство компенсации реактивной мощности высокого напряжения сер...

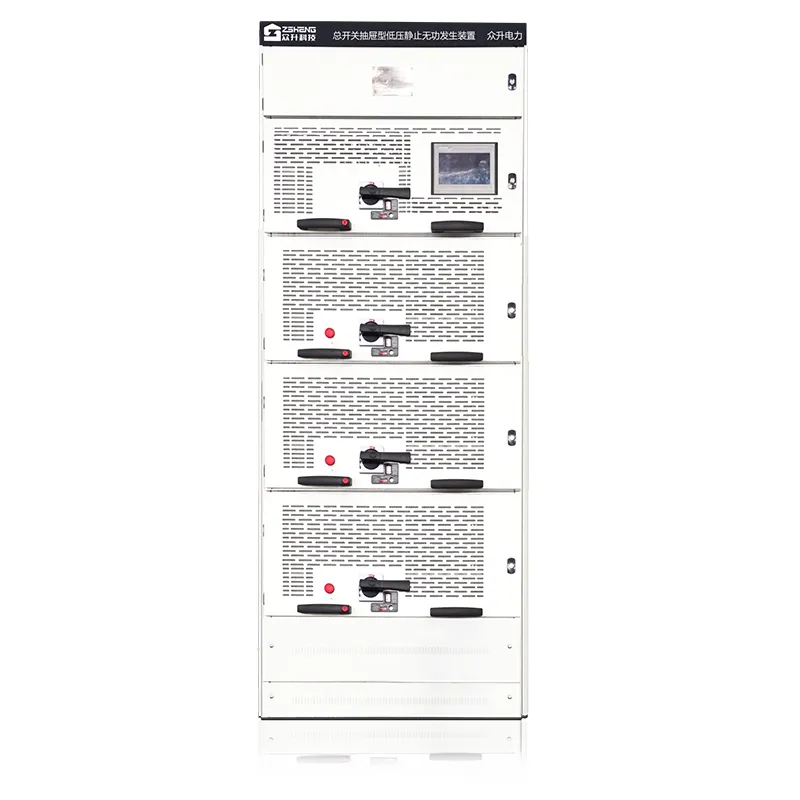

Выдвижной модульный тип, состоящий из модуля мощности SVG и автоматического выключателя в литом корпусе
